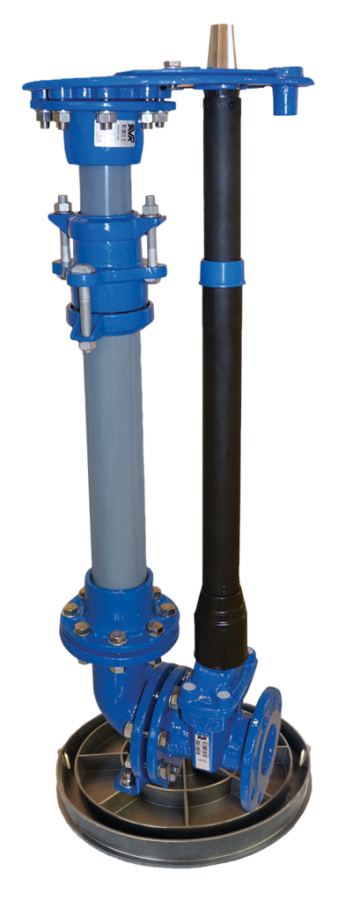

TELESKOPISK BRANDPOST FÖR INSTALLATION UNDER MARK, PN16

Brandpost med fot. Utloppskopplingar beställs separat

Vara lokaler

AVK Sverige AB / INDVA

Industrigatan 28 281 43 Hässleholm

Brandpost med fot.

Brandpost för nedgrävning och utloppskoppling typ A (gängad)/, B (bajonett) eller C (billman), konstruerad enligt DIN/EN.

fire
fire
Variant 19/02-005
Material Segjärn
DN: DN80 - DN80

Funktioner

  • Brandpost baserad på en mjuktätande slussventil enligt EN1074-1 och 2 / EN 1171
  • Hus och överdel av segjärn GJS-500-7 (GGG-50). Slussventil av segjärn med fullt vulkaniserat EPDM gummi och fast spindelmutter av mässing.Spindel av rostfritt stål min 13% Cr med rullade gängor och stoppring.
  • Spindeltätning med fyra O-ringar i ett lager av nylon, en EPDM manschett och avstrykarring av NBR gummi.
  • Utblåsningssäker packning av EPDM mellan hus och överdel.
  • Bultarna till överdelen är förseglade med smältlim.
  • Epoxybehandlad enligt DIN 30677-2 och GSK riktlinjer invändigt och utvändigt.
  • Manövreras med standard garnityr. Fotknärör med automatisk dränering.

Nedladdningar

Datablad
Installation
Produktbroschyr

Referensnummer och dimensioner

Scrolla för mer info
AVK Nr. RSK nr. DN
mm		 L
mm		 H
mm		 W
mm		 Vikt
kg
19-080-02-020011001001 3995859 80 380 950-1390 396 63
19-080-02-030011001001 3995860 80 380 1270-2010 396 74
19-080-02-040011001001 3995861 80 380 1560-2590 396 83
19-080-02-050011001001 3995862 80 380 1960-3160 396 92
19-080-02-060011001001 3995863 80 380 2760-4960 396 101
Förfrågan
Scrolla för mer info

Komponenter

1. Hus Segjärn GJS-500-7 (GGG-50)
2. Kil Vulkaniserad kil med EPDM
3. Spindel Rostfritt stål 1.4104 (430F)
4. Ventiltopp packning EPDM-gummi
5. Ventiltopp Segjärn GJS-500-7 (GGG-50)
6. Manschett EPDM-gummi
7. Kamring Mässing, DZR CW602N
8. Lager Polyamid
9. O-ringar EPDM-gummi
10. Avstrykarring NBR-gummi
11. Garnityr Galvaniserat stål
12. Låsplatta Segjärn GJS-500-7 (GGG-50)
13. Platta Segjärn GJS-500-7 (GGG-50)
14. Bult Rostfritt stål A2
15. Låsplatta Segjärn GJS-500-7 (GGG-50)
16. O-ring EPDM-gummi
17. Bult Rostfritt stål A2
18. Mutter Rostfritt stål A4
19. Bricka Rostfritt stål A2
20. Rör PVC
21. Klämring Rostfritt stål
22. Krage PE
23. Läppringstätning EPDM-gummi
24. Flänsadapter Segjärn GJS-500-7 (GGG-50)
25. Bult Rostfritt stål A2
26. Ankfot Segjärn GJS-500-7 (GGG-50)
27. Pinbult Rostfritt stål A2
28. Mutter Rostfritt stål A4
29. Bricka Rostfritt stål A2
30. Packning EPDM-gummi
31. Bult Rostfritt stål A2
32. Bricka Rostfritt stål A2
33. Mutter Rostfritt stål A4
34. Bult Rostfritt stål A2
35. Bult Rostfritt stål A2
36. Flänsadapter Segjärn GJS-500-7 (GGG-50)
37. Övergångsadapter Segjärn GJS-500-7 (GGG-50)
38. Flänsadapter Segjärn GJS-500-7 (GGG-50)

Tester/Godkännande

  • Hydrauliskt testad enligt EN 1074-1 / EN 12266

Standarder

  • Standard flänsborrning enligt EN1092-2 (ISO 7005-2), PN10/16
