AVK UNDERJORDISK BRANDPOST FÖR SVERIGE, PN 16
Utan utlopsskoppling, säte av rostfritt stål, automatiskt avstängning med kula. (L7)
AVK Sverige AB / INDVA
Industrigatan 28 281 43 Hässleholm

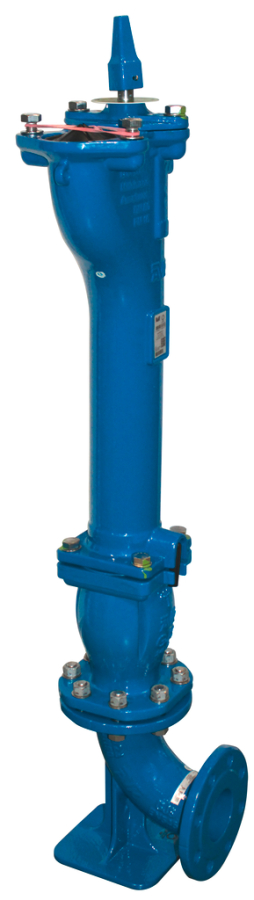

Brandpost under mark enl EN 14339 med monterat knärör serie 712/70
AVK Serie 35 underjordiska brandposter är lika med hög kvalitet i varje detalj. Som en säkerhetsanordning, har den övre flänsen två integrerade krokar för att säkra stammen från att blåsa ut om obehörig personal demonterar brandpostens övre del under tryck. Avstängningspluggen är vulkaniserat med PUR för maximal minneseffekt. Det automatiska dräneringssystemet säkrar total tömning av brandposten efter användning.
| Variant 35/85-006 | |
|---|---|
| Anslutning | Flänsad |
| Material | Segjärn |
| DN: | DN80 - DN80 |
| PN klass | PN 16 |
Funktioner
- Frostsäker med automatisk dränering.
- Radiellt tätat ventilsäte av rostfritt stål.
- Disk med kärna av segjärn belagd med PUR (polyuretan) för maximal minneseffekt.
- Spindellager av polyamid antifriktionsbricka säkrar en enkel och smidig drift.
- Blå epoxibeläggning enligt DIN 30677-2 och godkänd enlig GSK. Alternativt med emalj på insidan och / eller utanpå enligt DIN 3475.
- Fullt vulkaniserad kula.
- Extra avstängningskula för enkelt underhåll av brandposten.
- Kv-värde: 150 m3 / h.
- Dränering: Rest flöde: 11 ml. Tid för dränering är 41 sek.
- Öppnings/stängningsmoment: MOT = 105 Nm, MST = 210 Nm.
Nedladdningar
Certifikat
Installation
Datablad
Produktbroschyr
Referensnummer och dimensioner
Scrolla för mer info
| AVK Nr. | RSK nr. | DN mm |
Centrum rör mm |
Vikt kg |
|---|---|---|---|---|
| 35-080-85-15032 | 4203203 | 80 | 690 | 26 |
| 35-080-85-25032 | 4203204 | 80 | 890 | 30 |
| 35-080-85-35032 | 4203205 | 80 | 1140 | 36 |
| 35-080-85-45032 | 4203206 | 80 | 1390 | 38 |
| 35-080-85-55032 | 4203207 | 80 | 1640 | 46 |
Förfrågan
Scrolla för mer info
Komponenter
| 1. | Hus | Segjärn GJS-400-15 |
| 2. | Bladmembran | EPDM-gummi |
| 3. | O-ring | EPDM-gummi |
| 4. | Bajonett | Segjärn GJS-400-15 |
| 5. | Utloppslock | Gjutjärn GJL-250 |
| 6. | Kedja med ring | Galvaniserat stål |
| 7. | Saxpinne | Rostfritt stål |
| 8. | Spindelhylsa | Segjärn GJS-400-15 |
| 9. | Bult | Rostfritt stål |
| 10. | Identitetsskiva | Plast |
| 11. | Avstrykarring | NBR-gummi |
| 12. | O-ring | EPDM-gummi |
| 13. | Ventiltopp | Segjärn GJS-400-15 |
| 14. | O-ring | EPDM-gummi |
| 15. | Bricka | POM |
| 16. | Spindelbussning | Segjärn GJS-400-15 |
| 17. | Spindel | Rostfritt stål 1.4021 |
| 18. | Spindelmutter | Mässing |
| 19. | Anslutningsrör | Rostfritt stål |
| 20. | Tätningsring | Vulkaniserad kil med EPDM |
| 21. | Kula | PP |
| 22. | Kulhus | Segjärn GJS-400-15 |
| 23. | Dräneringsrör | Polyamid |
Tester/Godkännande
- Godkänd enligt DIN-DVGW Certifikat NW-6401CL0042
Standarder
- Designad enligt EN 1074 - 6, Designad enligt EN 14339:2005
- Standard flänsborrning enligt EN1092-2 (ISO 7005-2), PN10/16
