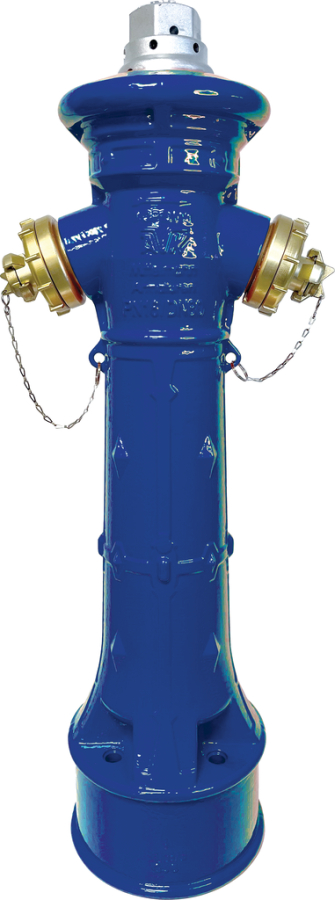

AVK BRANDPOST OVAN JORD, DN80, PN16
Blå Modell Nostalgi avstängning med kula
AVK Sverige AB / INDVA
Industrigatan 28 281 43 Hässleholm
Brandpost ovan mark model Nostalgi med val av svenska utloppskopplingar för vatten och neutrala vätskor till max. 70°C
AVK-serie 84 brandposter ovan mark har många säkerhetsfunktioner och uppfyller eller överträffar kraven enligt DIN EN 14384. Brandposten är konstruerad med dubbla avstängningssystem för fortsatt tätning av brandpost vid underhåll eller om den bryts av vid en trafikolycka. Flänsarna som förbinder den övre och undre delen monteras med speciella titanbussningar som syftar till att brytas av om något slår mot brandposten. Dessa bussningar är de enda reservdelarna som behöver bytas ut i händelse av haveri.
| Variant 84/55-002 | |
|---|---|
| Anslutning | Flänsad |
| Material | Segjärn |
| DN: | DN80 |
| PN klass | PN 16 |
| Stängningsriktning | Medurs stängning |
Funktioner
- 2 x 63mm normalkopplingar.
- Ventilens säte av avzinkningsbeständig mässing.
- Fullt vulkaniserad tätningskula.
- Automatisk dränering med en spolsäker design.
- Öppning och stängningsmuttern har en integrerad avlufningsventil av mässing.
- Disken har en kärna av segjärn och är belagd med PUR (Polyurethan) för maximal minneseffekt.
- Titanbussningar mellan övre och undre delen skyddar brandposten vid påkörning.
- Extra avstängning med kula för smidigt underhålloch säkerhet om brandposten blir påkörd.
- Kv värde: 150 m3/h.
- Dränering: Flöde: 17 ml, Tid för dränering: 112 sekunder.
- Manövreringsmoment: MOT = 105 Nm, MST = 210 Nm.
- Utvändigt epoxibeläggning enligt DIN 3476 del 1 och EN 14901, GSK godkänd och med toppen belagd med UV-resistent polyester.
- Internt emaljerad enligt DIN 51178. Alternativt kan topp + underdel emaljeras utvändigt i rött eller blått enligt DIN 51178.
Nedladdningar
Referensnummer och dimensioner
| AVK Nr. | RSK nr. | DN mm |
Centrum rör mm |
H3 mm |
H8 mm |
H9 mm |
Vikt kg |
Noteringar |
|---|---|---|---|---|---|---|---|---|
| 84-080-55-331051 | 4203226 | 80 | 1250 | 1865 | 770 | 220 | 79 | Utloppskoppling 2 x 63mm, enl. önskemål |
Komponenter
| 1. | Kulhus | Segjärn GJS-400-15 |
| 2. | Kula | PP |
| 3. | Tätningsring | Vulkaniserad kil med EPDM |
| 4. | Låsbygel | HDPE |
| 5. | Bricka | Rostfritt stål A2 |
| 6. | Bult | Rostfritt stål A2 |
| 7. | Säte | Mässing |
| 8. | Anslutningsrör | Rostfritt stål 1.4021, GJS (GGG), PUR |
| 9. | Spindelmutter | Mässing |
| 10. | Brandpostens undre del | Segjärn GJS-400-15 |
| 11. | Bricka | POM |
| 12. | Nedre spindel | Rostfritt stål 1.4021 |
| 13. | Spindelstyrning | Segjärn GJS-400-15 |
| 14. | Låsstift | Rostfritt fjäderstål 1.4310 |
| 15. | Ring | Segjärn GJS-400-15 |
| 16. | Insexskruv | Rostfritt stål A2 |
| 17. | Halv klämma | Segjärn GJS-400-15 |
| 18. | O-ring | EPDM-gummi |
| 19. | Bussning | Titan |
| 20. | Stopring | Segjärn GJS-400-15 |
| 21. | Övre rörledning | Rostfritt stål 1.4021, GJL (GG) |
| 22. | Brandpostens övre del | Segjärn GJS-400-15 |
| 23. | O-ring | EPDM-gummi |
| 24. | Lock B | Aluminium |
| 25. | Koppling B | Aluminium |
| 26. | O-ring | EPDM-gummi |
| 27. | Lagerbussning | Mässing |
| 28. | Avstrykarring | NBR-gummi |
| 29. | Bricka | Polyamid |
| 30. | Sexkanthuvud | Aluminium |
| 31. | Låsstift | Rostfritt fjäderstål 1.4310 |
| 32. | Dräneringsrör | PA, POM |
| 33. | Luftningsventil | Mässing |
Tester/Godkännande
- Hydrauliskt testad enligt EN 1074-1 och 2 / EN 12266
Standarder
- Designad enligt EN 1074 - 6
