Svart/blå SDR17 PE100 rör, duplex spindel, kilmutter i blyfri mässing, DZR CW724, 300 µm epoxy/utvändig PUR

Datablad
Produktfilm
Lägg till din förfrågan
Relaterade produkter

AVK Sverige AB / INDVA

Industrigatan 28 281 43 Hässleholm

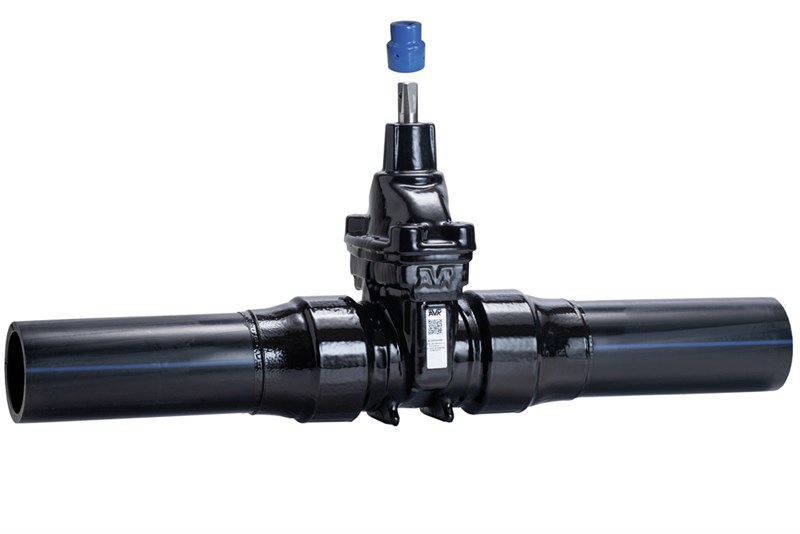

Premium 100 slussventil med PE 100 PN10 SDR17 rör med duplex spindel och spindeladapter, kilmutter i blyfri mässing, DZR CW724 och 300 μm epoxy/utvändig PUR. För vatten och neutrala vätskor till max. 20°. Notering: Max arbetstemperatur är enligt ISO9080 livstidskrav för PE-rör.

AVK Premium 100 slussventil är konstruerad för att hålla ett sekel. Den är uppbyggd enligt samma design som vår välbekanta AVK slussventil och erbjuder fullständig spårbarhet av material och testregister. Spindel av duplex 1.4362, kamring och kilmutter av blyfri mässing, DZR CW724 som försäkrar ett exeptionellt skydd mot slitage. Med utvändig PUR beläggning har ventilen det ultimata korrosionsskyddet. Kilen är helt vulkaniserad med AVK`s egna dricksvattengodkända EPDM-gummi. Gummit är utvecklat med särskild fokus på styrka, flexibilitet och kompressionsförmåga och även förmågan att återfå sin ursprungliga form efter många års användning.

Variant 36/52-127
Anslutning	PE-ändar
Material	Segjärn
DN:	DN65 - DN500
PN klass	PN 10
Stängningsriktning	Medurs stängning

Funktioner

Fast integrerad kilmutter motverkar vibrationer och säkerställer lång hållbarhet. Kilmuttern tillverkas i ECO BRASS (DZR CW724R) för extra skydd mot slitage.
Helt vulkaniserad kil för att förhindra korrosion, med integrerade glidskenor för låga manövermoment.
Stort koniskt hål i kilen förhindrar ansamlingar av orenheter.
Spindel av duplex stål w. 1.4362 med kilstopp och valsade gängor som ger hög motståndskraft mot slitage och korrosion.
Spindeltätning med en avstrykarring av NBR, ett polyamidlager med fyra O-ringar av NBR och en EPDM gummimanschett.
Packningen av EPDM mellan ventilhuset och överdelen är fixerad i ett spår för säker tätning.
Kamring av blyfri mässing, DZR CW724 fixerar spindeln.
De rostfria A4 bultarna till ventilhuset och överdelen är försänkta, förseglade och omslutna av packningen.
Fullt genomlopp.
Lågt manövermoment.
Epoxibeläggning 300 µm enligt DIN 3476 del 1, EN 14901 och GSK godkännande, utvändig PUR beläggning enligt EN 10290 typ 2 klass B för extra korrosionssäkerhet.
Ett standard PE100-rör pressas på den rillade ventiländen som låses fast med ring av kolstål och förseglas med en krympslang. PE-ändan har fullt genomlopp, är dragfast och designad att klara alla krav enligt DVGW G5600-1 (≤ DN400 DVGW godkänd)
PE-ändan möjliggör direkt sammansvetsning med PE-rör vilket resulterar i en snabb och säker montering.
Notering: Vid högre arbetstemperaturer än max. 20°C kan en kortare livslängd av PE-röret förväntas.

Nedladdningar

Datablad

Miljövarudeklaration (EPD)

Animationer

Gate valves with PE ends Water.mp4
AVK_Gate valves_animation_2022.mp4

Video

Gate valves for a fully integrated PE pipe system.mp4

Scrolla för mer info

AVK Nr.	RSK nr.	DN mm	D mm	H mm	H3 mm	L (± tol) mm	L1 mm	F mm	F1 mm	F2 mm	Vikt kg
36-075-52-261886	4296018	65	75	271	322	900 (20)	250	17	20	34	12
36-090-52-26188699	4296019	80	90	282	342	900 (20)	255	17	20	34	21
36-110-52-26188699	4296020	100	110	305	378	860 (20)	250	19	22	34	21
36-125-52-26188699	4296021	125	125	346	432	860 (20	300	19	22	34	23
36-160-52-26188699	4296022	150	160	400	502	1030 (20)	325	19	22	34	37
36-180-52-26188699	4296023	150	180	400	508	1030 (20)	265	19	22	34	37
36-200-52-26188699	4296024	200	200	490	615	1060 (20)	255	24	27	34	65
36-225-52-26188699	4296025	200	225	490	632	1080 (20)	265	24	27	34	73
36-250-52-261886	4296026	250	250	664	810	1280 (30)	420	27	31	47	118
36-280-52-261886	4296027	250	280	664	823	1360 (30)	365	27	31	47	127
36-315-52-261886	4296028	300	315	740	924	1420 (30)	355	27	31	47	189
36-355-52-261886	4296029	300	355	740	961	1520 (30)	355	27	31	47	230
36-400-52-261886	4296030	400	400	912	1165	1700 (30)	355	32	37	55	376
36-450-52-261886	4296031	400	450	935	1200	1800 (40)	384	32	37	55	424
36-500-52-261886	4296032	400	500	951	1246	1850 (40)	350	32	37	55	486
36-560-52-261886	4296033	500	560	1118	1448	2200 (40)	474	Ø30	-	75	958
36-630-52-261886	4296034	500	630	1136	1502	2350 (40)	534	Ø30	-	75	1063

Scrolla för mer info

Komponenter

1.	Spindel	Duplex 1.4362
2.	Avstrykarring	NBR-gummi
3.	O-ring	NBR-gummi
4.	Lager	Polyamid
5.	Ventiltopp	Segjärn GJS-500-7 (GGG-50)
6.	Kamring	Blyfri mässing CW724R
7.	Manschett	EPDM-gummi
8.	Skruv till ventiltopp	Rostfritt stål A4, tätat med smältlim
9.	Ventiltopp packning	EPDM-gummi
10.	Kilmutter	Blyfri mässing DZR CW724R
11.	Kil	Vulkaniserad kil med EPDM
12.	Hus	Segjärn GJS-500-7 (GGG-50)
13.	Krage	Kolstål
14.	Krympslang	Plast
15.	Rör	PE
